SIC HEATER 다운로드
탄화 규소 발열체이며, 각종 산업용 전기로 및 중 고온 실험로 등에 사용가능합니다.

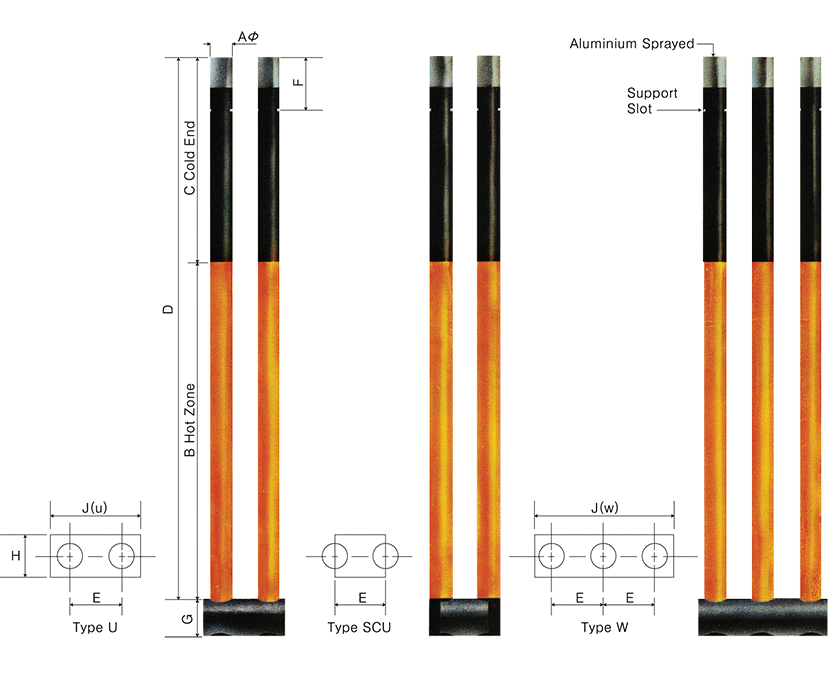

종류는 "I", "U", "W"형 등 여러가지 형태로 생산되며, 히터 거취시 지지물이 따로 필요치 않기 때문에 히터 거취에 용이합니다.
금속 열선에 비해 부하 밀도를 많이 걸고 있으므로 많은 파워가 요구되는 알루미늄 용해 및 보온로, 분말 야금 혹은 Sintering 로 등에
많이 사용됩니다. 직경 사이즈는 10mm부터 50mm까지 다양하며 길이는 원하는 대로 생산가능합니다.

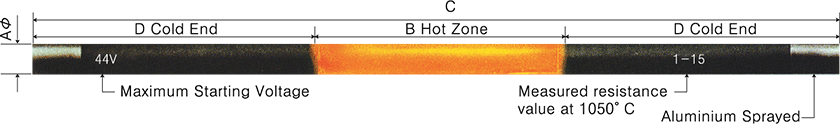

| A | Element Diameter | 9 · 5 | 11 | 12 · 5 | 16 | 19 | 25 | 32 | 38 | 44 | 54 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Maximum Standard Hot Zone Length | 305 | 505 | 505 | 610 | 860 | 860 | 1165 | 1420 | 2440 | 2440 |
| C | Maximum Standard Overall Length | 665 | 915 | 915 | 1125 | 1450 | 1600 | 1955 | 2210 | 3280 | 3280 |
| D | Maximum Standard Cold End Length | 220 | 285 | 285 | 395 | 510 | 560 | 610 | 610 | 800 | 800 |
| 분위기 | Hot Rod | Globar LL | Silit | Crusilite | Globar SG | 해설 |
|---|---|---|---|---|---|---|
| 공기 | 1625 | 1540 | 1625 | 1575 | 1650 | Must be clean and dry |
| 질소 | 1625 | 1350 | 1350 | 1250 | 1400 | Very variable Actual temp depends on exact gas composition and dew point Periodic burn-off of carbon may be required Depends on degree and period of application |
| 수소 | 1200 | 1200 | 1200 | 1200 | 1200 | |
| 흡열성 가스 | 1250~1400 | 1250~1400 | 1250~1400 | 1250~1400 | 1250~1400 | |
| 발열성 가스 | ||||||
| 탄화수소 | 1250 | 1250 | 1250 | 1250 | 1250 | |
| 진공분위기 | 1000~1200 | 1000~1200 | 1000~1200 | 1000 | 1000~1200 |
